Mémento 12.1 - Cockpit

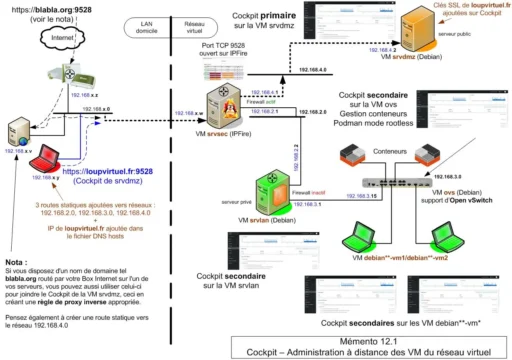

Cockpit permettra au travers d'une interface Web de gérer à distance les systèmes Linux des VM du réseau virtuel, ceci en utilisant le nom de domaine loupvirtuel.fr.
La gestion des VM sera centralisée depuis un serveur Cockpit primaire installé sur srvdmz.
1 - Accès distant sur le réseau virtuel
Le domaine loupvirtuel.fr n'étant pas public, vous ne pouvez pas accéder au site Web du réseau virtuel depuis Internet en tapant son URL dans le champ adresse d'un navigateur Web.
En revanche, vous pouvez simuler cet accès Internet depuis un PC situé sur le réseau local de votre domicile.
Par exemple, pour un PC Windows :
- Etape 1
Entrez sur ce PC, comme dans le mémento Contrôle à distance / Debian 11, les 3 routes statiques permettant de joindre les VM du réseau local virtuel.
[C:\~] route add -p 192.168.2.0 mask 255.255.255.0 192.168.x.w [C:\~] route add -p 192.168.3.0 mask 255.255.255.0 192.168.x.w [C:\~] route add -p 192.168.4.0 mask 255.255.255.0 192.168.x.w
192.168.x.w est l'IP de la carte réseau RED d'IPFire.
Le -p déclare les routes comme étant permanentes.
- Etape 2
Ajoutez ces 2 lignes au fichier DNS C:\Windows\System32\drivers\etc\hosts :
# loupvirtuel.fr 192.168.4.2 loupvirtuel.fr
- Etape 3
Finissez en testant l'URL https://loupvirtuel.fr :
Voilà, vous êtes prêt pour installer et utiliser Cockpit.
2 - Installation d'un Cockpit primaire sur srvdmz
Cockpit permet l'administration de son système Linux (Cockpit primaire) ainsi que l'administration centralisée d'autres systèmes Linux (Cockpits secondaires).
Les onglets de son interface Web proposent de :
-- Partie Système --
- Visualiser l'état du matériel -> Aperçu
- Lire les journaux système -> Journaux
- Visualiser les disques -> Stockage
- Visualiser le trafic réseau -> Réseau
- Gérer les comptes utilisateurs -> Comptes
- Gérer les services -> Services
-- Partie Outils --
- Gérer les applications -> Applications
- Gérer les MAJ -> Mises à jour logicielles
- Travailler avec un Terminal Web -> Terminal
Il est également possible, depuis cette interface, de :
- Gérer d'autres serveurs Linux (centralisation)
- Gérer, créer des VM (plugin)
- Gérer des conteneurs Podman (plugin)
- Etc…
Pour installer Cockpit sur srvdmz, entrez ces Cdes :
[srvdmz@srvdmz:~$] su root [root@srvdmz:~$] cd /etc/apt/sources.list.d/ [root@srvdmz:~$] echo "deb http://deb.debian.org/debian bullseye-backports main" > backports.list [root@srvdmz:~$] exit [srvdmz@srvdmz:~$] sudo apt update [srvdmz@srvdmz:~$] sudo apt install -t bullseye-backports cockpit [srvdmz@srvdmz:~$] sudo apt install -t bullseye-backports cockpit-pcp [srvdmz@srvdmz:~$] sudo systemctl enable cockpit.socket [srvdmz@srvdmz:~$] sudo systemctl start cockpit
3 - Configurations Port/Pare-feu/SSL
3.1 - Port utilisé par Cockpit
Le numéro de port par défaut de Cockpit est le 9090. Vous allez, par sécurité, modifier celui-ci.
Commencez par créer un dossier cockpit.socket.d :
[srvdmz@srvdmz:~$] cd /etc/systemd/system/ [srvdmz@srvdmz:~$] sudo mkdir cockpit.socket.d
Générez dans celui-ci un fichier listen.conf :
[srvdmz@srvdmz:~$] cd /etc/systemd/system/ [srvdmz@srvdmz:~$] sudo nano cockpit.socket.d/listen.conf
et entrez ceci pour déclarer l'usage du port 9528 :
[Socket] ListenStream= ListenStream=9528
Pour finir, rechargez la nouvelle configuration systemd et relancez la partie réseau de Cockpit :
[srvdmz@srvdmz:~$] sudo systemctl daemon-reload [srvdmz@srvdmz:~$] sudo systemctl restart cockpit.socket
Le Cockpit de srvdmz écoutera ainsi sur le port 9528.
3.2 - Pare-feu

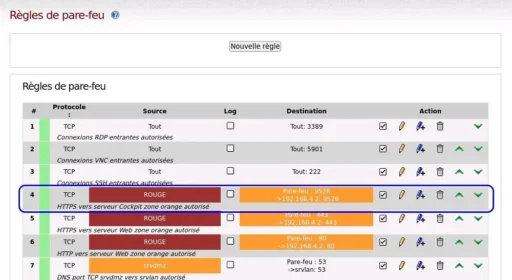

Autorisez l'usage du port 9528 au niveau de la VM IPFire (Ref: Mémento DNS split / Debian 11) :
3.3 - SSL
Cockpit fournit de base un certificat SSL auto-signé pour les connexions HTTPS entrantes, une alerte de sécurité est alors affichée par les navigateurs Web.
Vous allez, pour éviter cela, utiliser le certificat du domaine loupvirtuel.fr (Ref : Mémento LAMP HTTPS CMS / Debian 11 : Partie 2).
Commencez par copier ces 2 fichiers SSL dans le dossier /etc/cockpit/ws-certs.d :
[srvdmz@srvdmz:~$] cd /etc/ssl [srvdmz@srvdmz:~$] sudo cp loupvirtuel.crt /etc/cockpit/ws-certs.d [srvdmz@srvdmz:~$] sudo cp loupvirtuel.key /etc/cockpit/ws-certs.d
Renommez le certificat auto-signé de Cockpit :
[srvdmz@srvdmz:~$] cd /etc/cockpit/ws-certs.d [srvdmz@srvdmz:~$] sudo mv 0-self-signed.cert 0-self-signed.cert-save
et modifiez les droits des 2 fichiers importés :
[srvdmz@srvdmz:~$] sudo chown root:cockpit-ws loupvirtuel.*
Redémarrez Cockpit :
[srvdmz@srvdmz:~$] sudo systemctl restart cockpit [srvdmz@srvdmz:~$] sudo systemctl status cockpit
Cockpit est maintenant accessible depuis l'URL :
https://loupvirtuel.fr:9528
Connectez-vous en tant qu'utilisateur srvdmz :
-> Bouton Activez l'accès administrateur
Une fenêtre Passer à l’accès administrateur s'ouvre :
-> Mot de passe de srvdmz : Entrez le MDP de srvdmz
-> Bouton S'authentifier
Le contenu de la zone de notification, soit celui du fichier /etc/motd, peut maintenant être modifié en cliquant sur l'icône d'édition située dans la zone.
Accédez maintenant au Widget Utilisation :
-> Voir les métriques et l'historique
Ceux-ci apparaîtront au bout de quelques instants.
Nota : Si vous disposez d'un nom de domaine routé par votre Box Internet sur l'un de vos serveurs, vous pouvez utiliser celui-ci pour joindre le Cockpit de la VM srvdmz, ceci en créant une règle de proxy inverse appropriée.
4 - Interface Web de Cockpit
Observez maintenant le contenu de chacun des modules de Cockpit, soit :
-- Partie Système --
- Journaux (Priorité = Erreur et au dessus)
Contrôle des logs du système, options de filtrage.
- Stockage
Gestion du stockage, options de gestion RAID et NFS.
- Réseau
Gestion du réseau, options d'ajout de Lien/Pont/VLAN.
- Comptes
Gestion des comptes du système, option de création.
- Services
Gestion des statuts des services, options de filtrage.
-- Partie Outils --
- Applications
Gestion des extensions utilisées (plugins).
- Mises à jour logicielles
MAJ des paquets du système, option de redémarrage.

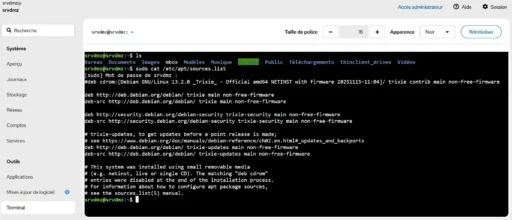

- Terminal (très pratique)
Usage de la ligne de Cde pour administrer le système.
La déconnexion de Cockpit s'effectue depuis le menu Session situé en haut et à droite de la page Web.
5 - Gestion centralisée des autres VM du réseau
Il est possible de gérer, hormis les conteneurs LXC, l'ensemble des VM du réseau local virtuel depuis le Cockpit installé sur la VM srvdmz.
Pour cela, il faut rendre les VM à gérer accessibles en protocole SSH (Ref: Mémento Accès distant SSH sur la VM OpenvSwitch) et installer Cockpit sur celles-ci.
SSH ne propose pour l'instant que la lecture seule sur les VM distantes, il faudra toujours cliquer sur le bouton Activez l'accès administrateur de celles-ci pour les gérer.
SSH augmentera la sécurité entre les VM et évitera d'avoir à saisir les MDP de façon répétée.
Les VM à gérer depuis le Cockpit de la VM srvdmz seront à créer en tant que nouveaux hôtes.
5.1 - Ajout de srvlan (premier nouvel hôte)
Commencez par installer un serveur SSH sur srvlan :
[srvlan@srvlan:~$] sudo apt install openssh-server [srvlan@srvlan:~$] sudo systemctl status sshd
Editez ensuite le fichier de configuration de SSH :
[srvlan@srvlan:~$] sudo nano /etc/ssh/sshd_config
et remplacez la ligne #Port 22 par Port 222.
Relancez le service SSH pour traiter la modification :
[srvlan@srvlan:~$] sudo systemctl restart sshd
et installez Cockpit sur la VM srvlan comme pratiqué sur la VM srvdmz.
Connectez-vous ensuite sur le Cockpit de srvdmz et cliquez sur le menu déroulant situé en haut et à gauche de la page Web :
-> Bouton Ajouter un nouvel hôte
Une fenêtre Ajouter un nouvel hôte s'ouvre :
-> Hôte : srvlan.intra.loupvirtuel.fr:222
-> Nom d'utilisateur : srvlan
-> Couleur : Choisissez une couleur pour la VM
-> Bouton Ajouter
Une fenêtre Nouvel hôte s'ouvre :
-> Bouton Accepter la clé et se connecter
Une fenêtre Connectez-vous à srvlan@... s'ouvre :
-> Mot de passe : MDP de srvlan
-> Cochez Créer une nouvelle clé SSH et l'autoriser
Le fenêtre ouverte s'étend :
-> Mot de passe clé : MDP de srvdmz et non de srvlan
-> Confirmer ... de passe clé : MDP de srvdmz
-> Bouton Connexion
L'hôte srvlan@... est ajouté dans le menu déroulant situé en haut et à gauche de la page Web.
Fermez la connexion srvdm@... depuis le menu Session situé en haut et à droite de la page Web.
Remarques :
- Un hôte srvlan.intra.loupvirtuel.fr a été ajouté dans le fichier /home/srvdmz/.ssh/known_hosts.
- 2 clés SSH id_rsa et id_rsa.pub ont été créées sur srvdmz dans /home/srvdmz/.ssh/.
- La clé id_rsa.pub a été copiée comme authorized_keys sur srvlan dans /home/srvlan/.ssh/.
Reconnectez-vous maintenant sur le Cockpit de la VM srvdmz et sélectionnez ensuite l'hôte srvlan@..., la liaison sera directement établie sans demande de MDP.
Les connexions futures depuis le Cockpit de la VM srvdmz sur celui de la VM srvlan se feront sans demande de MDP, ceci grâce à la configuration SSH.
5.2 - Ajout d'ovs (second nouvel hôte)
Un serveur SSH écoute déjà sur le port 222.
Ajoutez seulement Cockpit avec les mêmes Cdes que celles utilisées sur la VM srvdmz.
Connectez-vous ensuite sur le Cockpit de srvdmz et cliquez sur le menu déroulant situé en haut et à gauche de la page Web :
-> Bouton Ajouter un nouvel hôte
Une fenêtre Ajouter un nouvel hôte s'ouvre :
-> Hôte : ovs.intra.loupvirtuel.fr:222
-> Nom d'utilisateur : switch
-> Couleur : Choisissez une couleur pour la VM
-> Bouton Ajouter
Une fenêtre Nouvel hôte s'ouvre :
-> Bouton Accepter la clé et se connecter
L' hôte ovs est alors ajouté dans le fichier :
/home/srvdmz/.ssh/known_hosts
Une fenêtre Connectez-vous à switcl@... s'ouvre :
-> Mot de passe : MDP de switch
-> Cochez cette fois Autoriser la clé SSH
-> Bouton Connexion
La clé SSH publique id_rsa.pub de srvdmz est alors copiée comme authorized_keys sur ovs.
L'hôte switch@... a été ajouté dans le menu déroulant situé en haut et à gauche de la page Web.
Sélectionnez à présent celui-ci, la connexion doit s'établir directement sans demande de MDP.
Vous savez maintenant comment faire pour ajouter les 2 VM debian11-vm*.
5.3 - Connexion directe sur Cockpit secondaire
L'accès direct sur un Cockpit secondaire se fera au travers du Cockpit primaire de la VM srvdmz.

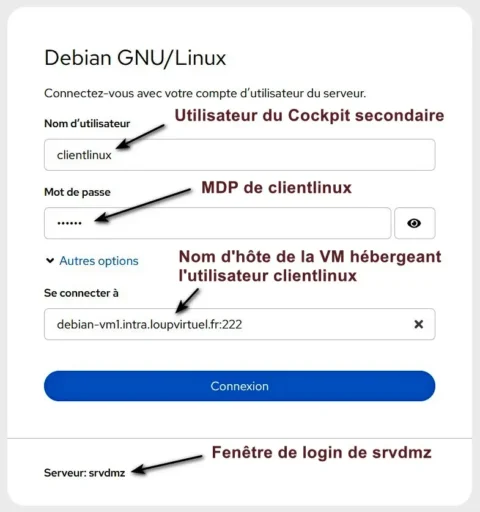

Pour, par exemple, joindre le Cockpit de debian11-vm1 :
-> Accédez à la fenêtre de login du Cockpit de srvdmz
-> Remplissez ensuite les champs comme ci-dessous
-> Cliquez sur le bouton Connexion
Une fenêtre Nouvel hôte s'ouvre :
-> Bouton Accepter la clé et se connecter
La connexion est établie, l'acceptation de la clé SSH ne sera plus demandé à l'avenir.
6 - Bilan
Cockpit est léger, fiable, sécurisé et son interface Web permet d'administrer un système Linux dans son ensemble.
La gestion centralisée de plusieurs systèmes Linux est un plus.
Il propose aussi un peu de supervision, ceci en affichant quelques métriques bien utiles sous forme graphique.
OK, maintenant si une supervision
plus poussée vous intéresse, le
mémento 12.2 vous attend pour
découvrir l'outil Centreon.
